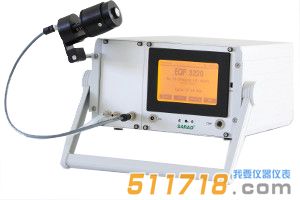

德國SARAD EQF3220氡/釷測量?jī)x產品簡介：
在SARAD所有氡釷以及子體測量產品航領域內，EQF3220是前端的一款儀器。它包含了針對現場氡狀況評估，以及科學研究所需要的所有組件。除了同時氡釷測量以外，還包括了氡釷子體，以及對應不同氣溶膠顆粒體積的相關性測量。儀器除了分別收集結合態與未結合態子體以外，還收集了粒徑在5至60納米范圍內的凝聚態粒子。這部分通常在燃燒過程時出現在空氣中。
外置氣溶膠采樣頭可以從主機分離，從而實現室內任意位置的擺放。獨特采樣頭設計，實現徒手快速更換濾膜。通過采用增強纖維型濾膜以及對葉片泵的自動控制，使得流量恒定并且可調。不銹鋼絲網用于分離未結合態子體，大量實驗數據驗證了美的實驗結果與可靠性。
EQF3220同時在測氡模組與測子體模組上配備了高端半導體放射性探頭，通過獨有的阿爾法能譜算法，實現了不同子體的美辨識分離。
內置高壓氡測量腔室，經由特殊設計，實現了小腔室體積與高靈敏度的美結合，在釷測量與小采樣量時表現更為突出。其他快速氡連續測量法(例如電離室法，閃爍室光電倍增管法)所面臨的長效性遞增本底Po-210污染，也被完全的剔除，而且不受環境本底影響。獨特腔室對于濕度變化完全不敏感，完全無需干燥桶。
對于每個放射性測量而言， 測量置信度是個中心關鍵點。針對這一目的，EQF3200對每一個測量值，存儲其完整的Alpha能譜。由此可以確定每個時間點，其測量的準確無誤性。
即時的測量值可由大屏幕觸摸屏操作顯示。所有的測量數據存儲于1塊2GB的存儲卡上，通過USB連線PC進行下載讀取。支持連接GSM-GPRS調制解調器或者ZigBee模塊進行遠程無線的數據傳輸與儀器控制。用戶還可以選擇加裝外置碘化鈉探測器與EQF3220相連，用于確定現場Gamma劑量率。儀器內置更多輸入輸出端口，用于連接更多用戶自定義探測器。
德國SARAD EQF3220氡/釷測量?jī)x技術參數：
測氡模組 | |
探頭 | 4 x 200mm2半導體離子注入式Si探頭 |
內置腔室大小 | 整個氣體回路空間250ml |
測量范圍 | 0 … 10 MBq/m3 |
靈敏度 | 快速氡3 cpm/(kBq/m3)，慢速氡7 cpm/(kBq/m3) |
響應時間 | 快速氡12分鐘，慢速氡120分鐘 |
測量/分析 | 快速氡(不含Po-214)以及慢速氡(包含Po-214) |
氣溶膠收集探頭 | |
尺寸規格 | 直徑44mm，長度100mm |
探頭 | 2x150 mm2離子注入式半導體探頭 |
濾膜 | 網狀加強型濾膜, d=27mm, 1μm 孔徑 |
泵 | 薄膜泵流量預設1.65l/min,很大3l/min, 流量精可控 |
測量范圍 | 0 … 1 MBq/m3 (EEC) |
靈敏度 | 結合態子體，約 600 cpm/(kBq/m3) (EEC) |
響應時間 | 120 min |
測量/分析 | 分別確定氡與釷結合態與未結合態EEC與PAEC |
Gamma-探測器(可選) | |
探頭 | 一體化設計碘化鈉探測器，內置光電倍增管與偏壓 |
測量/分析 | 測量劑量率，2種確定核素的凈放射性，完全存儲每 筆數據的能譜以及時間曲線 |
探測器尺寸 | 直徑60mm，長度260mm |
附加探測器 | |
標準配件 | 相對濕度 0 …100, 精度 ± 2% |
溫度 | -20 … 40°C, 精度 ± 0.5°C |
大氣壓 | 800 … 1200mbar, 精度 0,5% MW |
流量計 | 0 … 4 l/min,精度 ± 5% |
氣體分析 (可選) | CO, CO2, CH4, 可燃性氣體, 不同測量范圍 |
水質分析 (可選) | pH值, 氧化還原電位, 導電性等 |
過程監測 (可選) | 壓力，壓差，流量，流速等 |
氣象學相關 (可選) | 風向, 風速, 等 |
常規 ： 測量 可同時驅動所有探頭，按照各自預設的測量方案進 行測量 測量時間方案 存儲16個預設測量時間方案，每個方案很多細分64 個步驟(自定義循環次數，或者自動無限循環) 單個測量區間可選范圍1秒至數周 數據存儲 2 GByte閃存卡 控制/顯示 6 x 9cm觸摸屏 數據接口: USB, RS232 供電部分 內置12V 充電電池, 直流穩壓電源 可選外接12V汽車電源或者太陽能供電系統 尺寸/重量 235 x 140 x 255 mm / 6kg 軟件平臺 dVISION：儀器控制與數據傳輸,圖形化管理，數據 整理 dCONFIG：對系統進行設置，新建/修改測量程序 方案(亦可通過GPRS，GSM，ZigBee-WLAN) 擴展功能 內置快速接線柱: 預留8組模擬量輸入，3組計數器輸入，2個狀態量 輸入，6組開關量輸出，定時器，PID自控單元/模 擬量輸出 | |
